Универсальные Блоки Защиты электродвигателей УБЗ Новатек-Электро

Назначение и применение

Универсальные Блоки Защиты электродвигателей УБЗ - предназначены для защиты трехфазных асинхронных электродвигателей от 90% аварий. Отключение происходит путем разрыва цепи питания двигателя пускателем или контактором (в комплект не входит).

Защищает от всех аварий сетевого напряжения; -аварий связанных с повреждением двигателя; - повреждений сетевого кабеля;

Назначение

Блоки УБЗ имеют ряд расширенных функций (в зависимости от модели) и могут заменить следующие типы защит:

• Автомат защиты двигателя
• Тепловая защита двигателя
• Реле контроля фаз
• Реле запуска двигателя (звезда треугольник)
• Реле управления двигателем

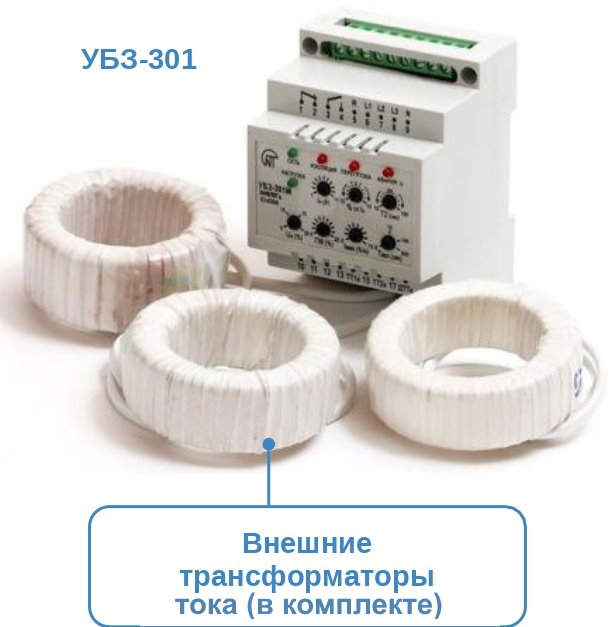

Ассортимент УБЗ-301

Модель УБЗ-301 имеет в себе 19 видов защит, настройка потенциометрами, в комплекте идет два измерительных трансформатора тока и один дифференциальный.

Для работы блока необходим магнитный пускатель или контактор (соответствующий мощности двигателя) для управления.

Осуществляет защиту двигателя с автоматическим повторным включением или блокировкой повторного пуска в зависимости от типа аварии.

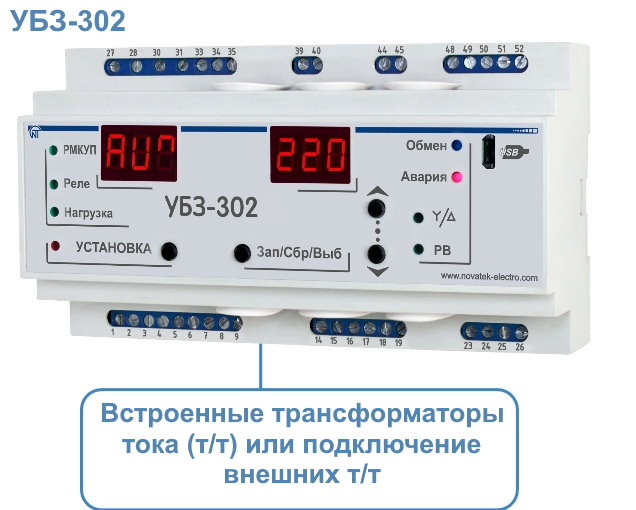

Ассортимент УБЗ-302

Модель УБЗ-302 имеет в себе 25 видов защит, электронное меню, встроенные   трансформаторы тока (т/т) 5-80А, или подключение внешних т/т до 630А ( в комплект не входят).

В комплекте дифференциальный трансформатор тока.

Встроенный протокол обмена Modbus RTU, программа для ПК.

Режим запуска электродвигателя звезда-треугольник.

Защита по температуре корпуса с подключением 2-х датчиков температуры.

Управление двигателем по аналоговому сигналу 4-20мА или 0-10В (датчик уровня, давления и т.д.)

По всем защитам может быть запрещено или разрешено автоматическое повторное включение, либо защита может быть отключена.

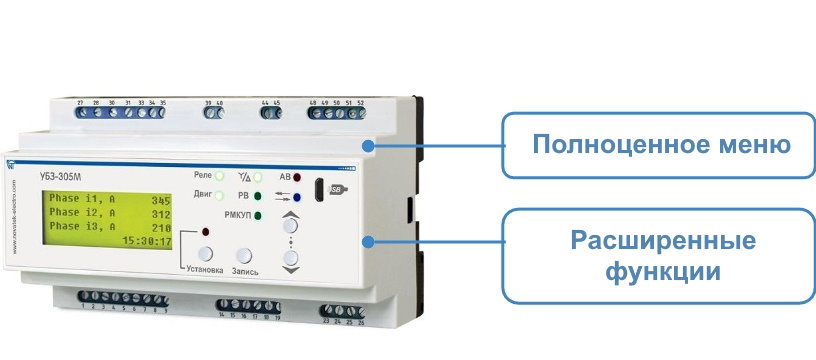

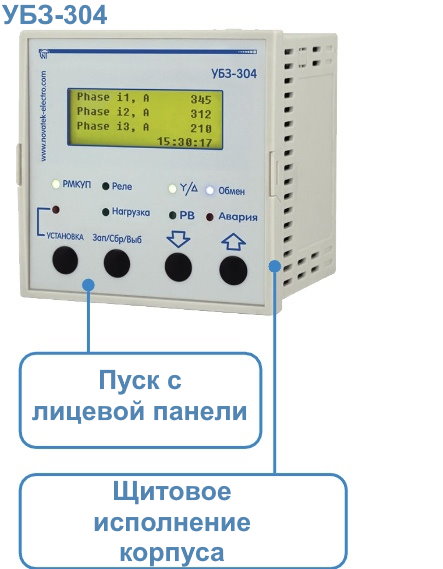

Ассортимент УБЗ-304/305М

Модель УБЗ-304/305 имеет в себе 25 видов защит, полноценное меню,подключение внешних т/т до 630А ( в комплект не входят). В комплекте дифференциальный трансформатор тока.

• Встроенный протокол обмена Modbus
• RTU, программа для ПК
• Счетчик электроэнергии, счетчик мото-часов
• Режим запуска электродвигателя звезда-треугольник.
• Защита по температуре корпуса с подключением 2-х датчиков температуры, управление двигателем по аналоговому сигналу 4-20мА или 0-10В (датчик уровня, давления и т.д.)
• ж/к дисплей для настройки и отображения информации.
