Расширение ассортимента: трансформаторы серии ОСМ1 в наличии!

Трансформаторы серии ОСМ1 уже в наличии!

Однофазные трансформаторы серии ОСМ1 мощностью от 0,063 до 4,0 кВА используются в сети переменного тока частоты 50 Гц с номинальным напряжением до 660 В, в качестве устройства, запитывающего цепи управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.

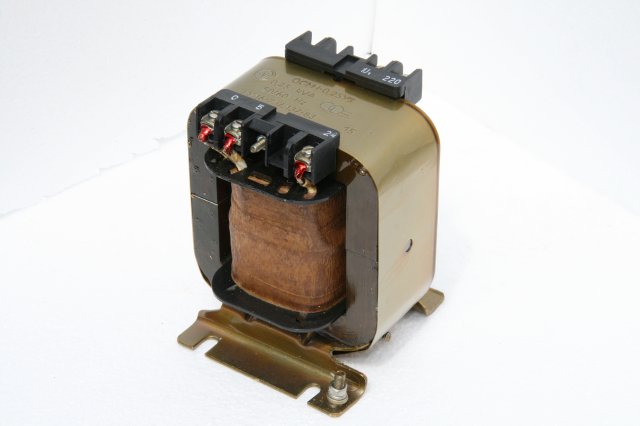

Трансформаторы ОСМ1 выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки каркасной конструкции из медного провода с теплостойкой изоляцией. ОСМы в сборе пропитаны влагостойким электроизоляционным лаком в специальной установке для пропитки. Трансформаторы одного типа, но различных климатических исполнений идентичны по всем электрическим параметрам и габаритным размерам, за исключением защитных покрытий. Выходные клеммы трансформаторов расположены на изоляционных колодках из пластмассы. Окружающая среда, в которой работают трансформаторы ОСМ1 — невзрывоопасная. Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Расшифровка трансформаторов ОСМ1

ОСМ1-0,25-УЗ-380/5-22-110/12 ТУ

О — однофазный;

С — сухой;

М — многоцелевого назначения.;

1 — первая модель;

0,25 — номинальная мощность, кВ·А;

У3 — вид климатического исполнения;

380 — напряжение первичной обмотки, В;

5-22-110 — напряжение вторичной обмотки, с ответвлениями на 5,22 и 110, В;

12 — напряжение третьей обмотки, В;

ТУ — технические условия ТУ16-717.137–83;склад поступили понижающие трансформаторы осм различных номиналов
